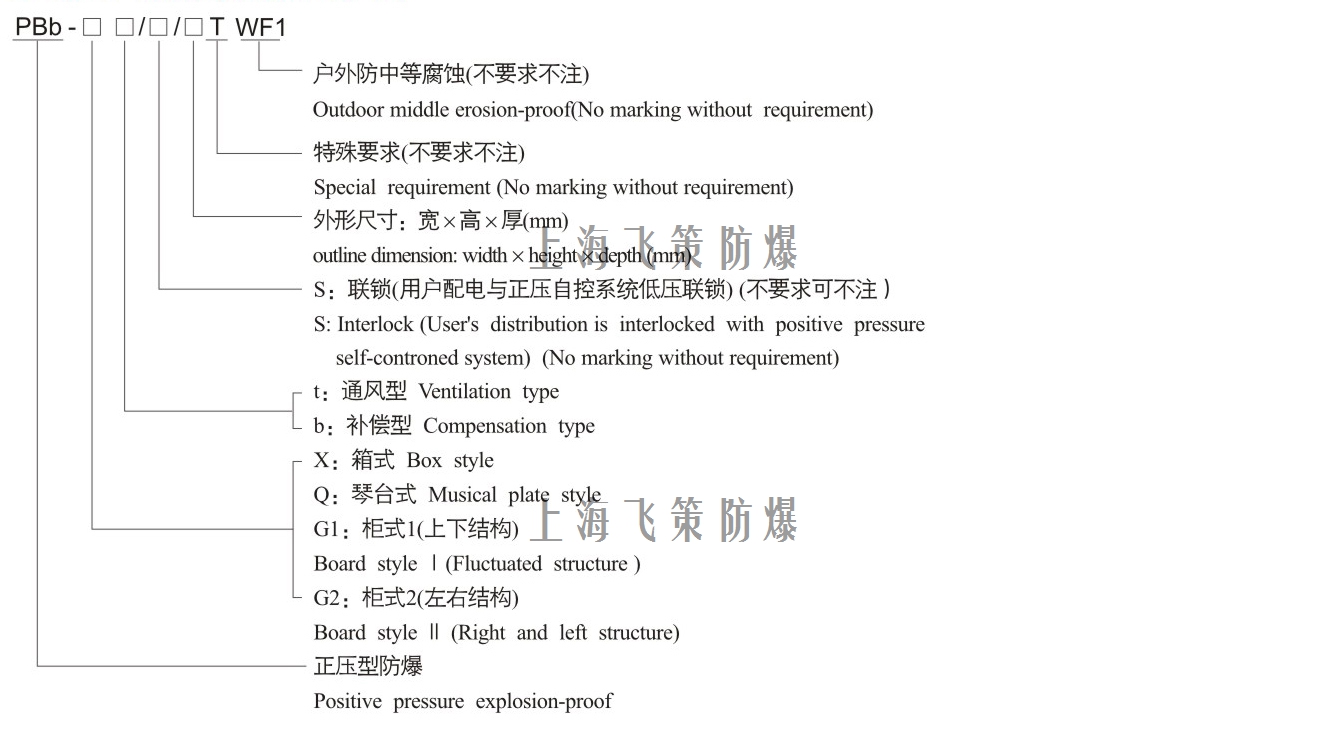

型號含義

適用范圍

1、本產品適用于化工、海上鉆井平臺、冶金、醫藥、輕工、紡織食品、生物工程、航天航空工程以及軍工等爆炸性環境中，三相四線制(380V1220V)交流配電系統及所有弱電系統:

2、1區、2區危險場所或20區、21區、22區危險場所;

3、IIA、IIB、IIC.爆炸性氣體環境或可燃性粉塵環境;

4、戶內、戶外(IP65_ IP66");

5、溫度組別:T1-T4/T5/T6;

產品特點

1、它的防爆原理主要是采用介質隔離點燃源的防爆措施從而達到電器防爆的目的;

2、之本產品可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、監視器、微電腦觸摸屏、大功率變頻器以及普通電器元件，對用戶內裝電器元件基本不受限制;

3、它主要由柜體、自控系統、布氣系統、報警系統、配電系統組成;柜體由正壓勝和副腔組成，副腔內裝自控系統、報警系統及用戶的進出電纜;正壓腔內裝用戶的配電系統元件;

4、可按用戶要求分別定制成箱式、琴臺式和柜式結構，柜式又分為上下結構和左右結構。箱式一般采用鋼板焊接而成，表面噴塑，前開門操作;琴臺式和柜式其柜架采用標準型材焊接，表面噴塑，對其各接合面都經過了特殊的密封處理;前開門操作后開門維修。鋼板材料一般選用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質;

5、按進氣萬式分為通風型和補償型、通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能;補償型為間斷性供氣，正壓臟有良好的密封性，耗氣量小;

6、用戶須提供氣源，要求為:凈化空氣或氮氣，氣源壓力為:0.2MPa一0.8 MPa;通常用戶現場的儀表風均可滿足要求也可根據用戶要求，我公司為其設計自供氣系統

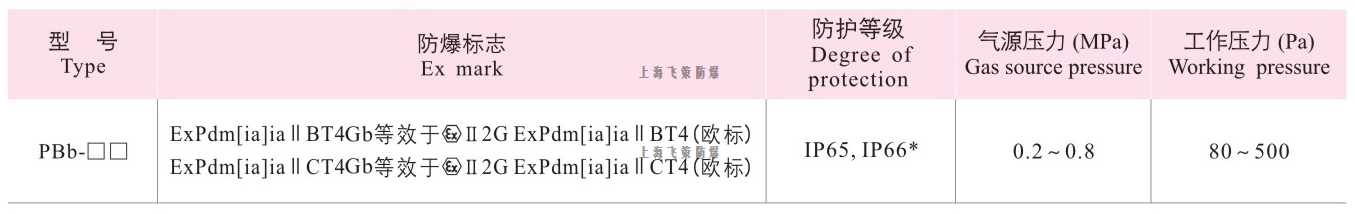

主要技術參數

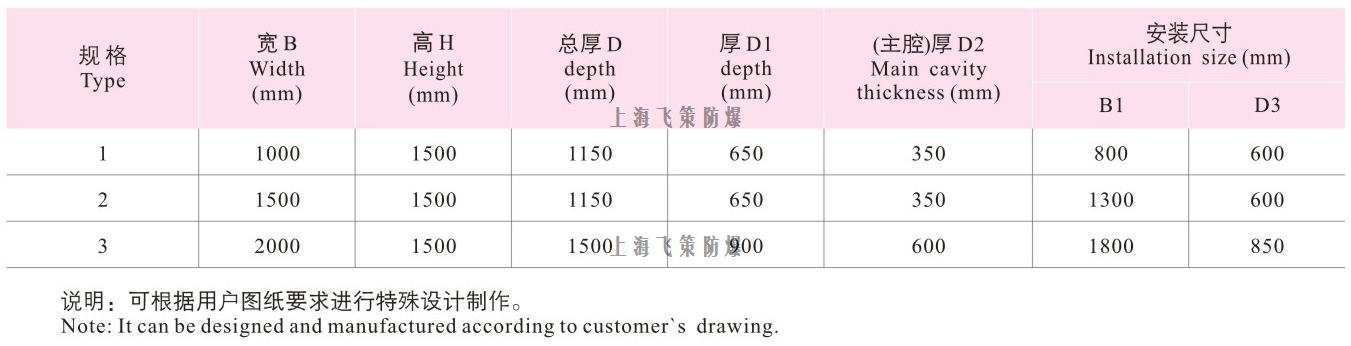

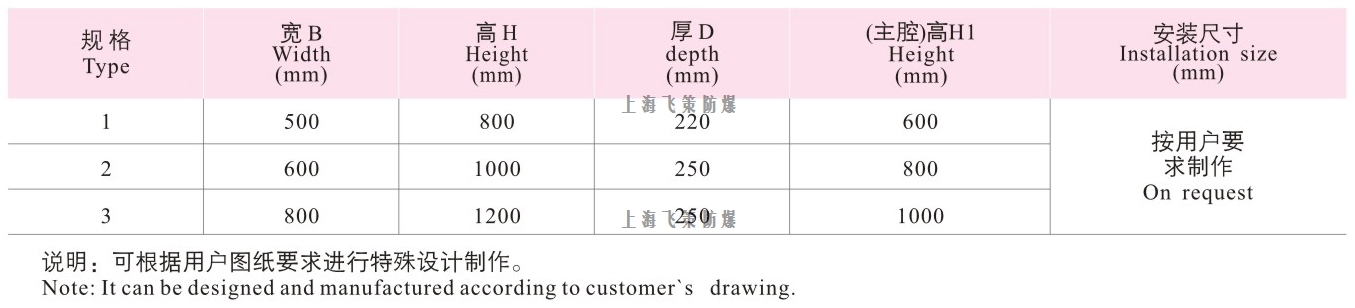

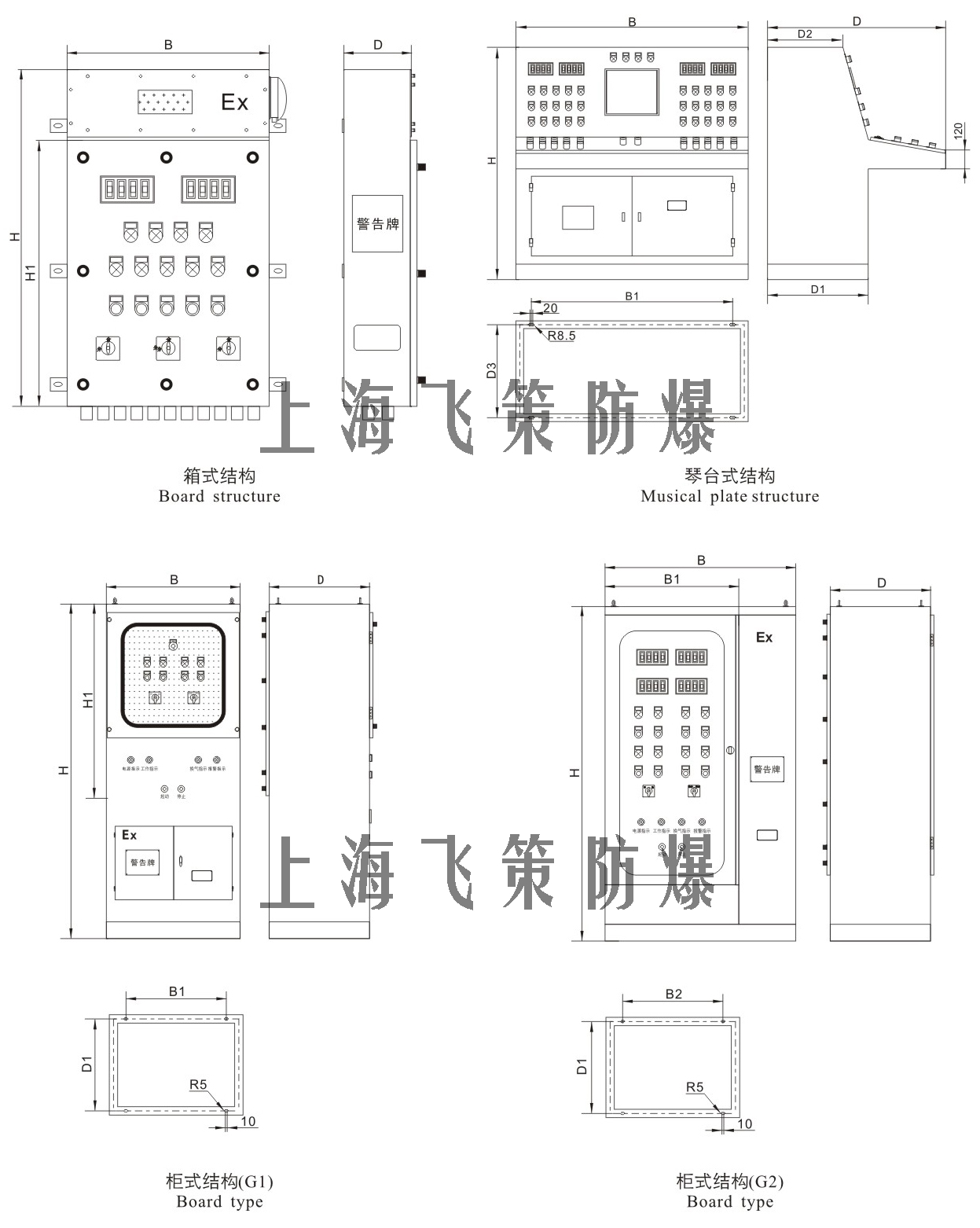

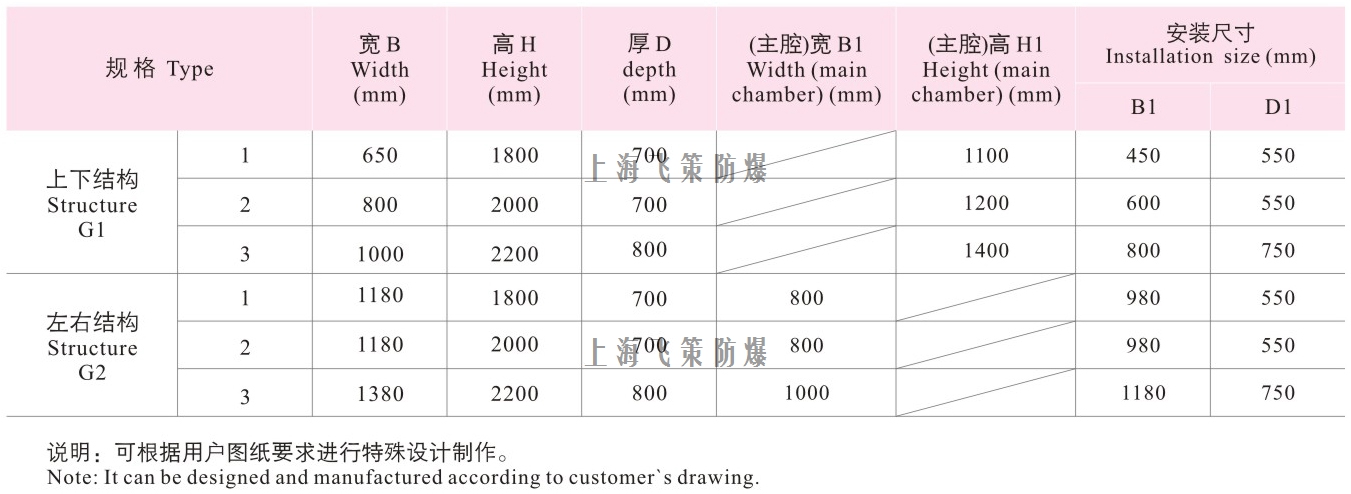

外形及安裝尺寸

訂貨須知

1、本系列產品尺寸參數僅供用戶參考，用戶可根據內裝元件尺寸進行結構尺寸選擇如有參數不詳或有特殊要求時，可與我公司技

  術部聯系所有參數以銘牌和隨產品的技術附件為準;

2、訂貨時，用戶須提供詳細的電氣系統圖、控制原理圖、元件面板布置圖以及內裝元件的品牌要求，并提供產品的進出線電纜外徑大小、數量;

3、本系列產品在制造前，我公司須將設計好的方案交用戶審核。用戶確認后，方可生產;

4、本系列產品為用戶提供氣源及外接氣管，若需要我萬提供自供氣源設備時，需另附說明，其自供氣設備將另計價格;

5、本系列產品一般用冷軋鋼板。表面噴塑，若需要不銹鋼材質，須在訂貨時注明;

6、因公司發展需要，產品在不斷更新，如有更改，恕不另行通知
